该落锤冲击试验机主要适用于非金属尼龙扎带的检测,测定扎带在冲击载荷下抵抗破坏的能力。试验机应设计有多道保护措施,有效保证操作人员及设备的使用安全性。设备具备防二次冲击能力。
该落锤冲击试验机主要适用于非金属尼龙扎带的检测,测定扎带在冲击载荷下抵抗破坏的能力。试验机应设计有多道保护措施,有效保证操作人员及设备的使用安全性。设备具备防二次冲击能力。
执行标准:
IEC 62275-2022 Cable management systems – Cable ties for electrical installations第9.4章节。
表1-锤子的能量
最小标称循环抗拉强度N | ≤80 | >80≤180 | >180≤230 | >230≤540 | >540≤1300 | >1300 |
能量J | 0.14 | 0.35 | 0.7 | 1 | 2 | 5 |
等效质量kg | 0.25 | 0.25 | 0.25 | 0.25 | 0.5 | 1.7 |
跌落高度mm±1% | 56 | 140 | 280 | 400 | 400 | 300 |
技术指标:
1、最大冲击高度:不大于400MM;
2、最小冲击高度:不小于55MM;
3、冲击能量范围:0.14J~5J;
4、冲头质量:0.25Kg,0.5Kg,1.7Kg;
5、砝码质量:0.125kg*2,0.725kg*2;

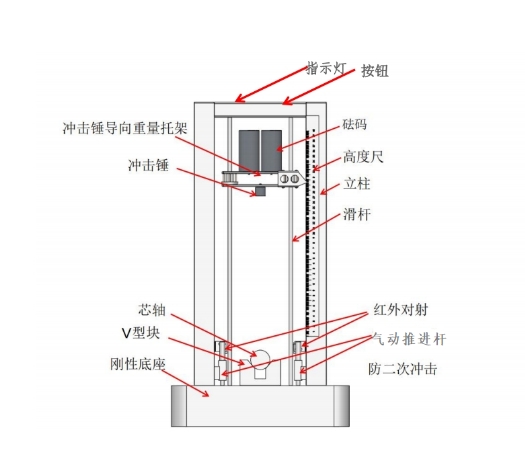

设备部件名称:
1、设备尺寸:350*300*625 MM
2、芯轴一个:直径38MM±2MM,硬度HRC 60~65
3、砝码四个:(0.125kg*2)φ40*12.7MM,(0.725kg*2)φ40*40MM
4、锤头硬度:HRC 60~65
