反复弯曲试验机主要用于金属板材的反复弯曲试验，以检验金属板材在反复弯曲中承受塑性变形的性能及显示出的缺陷。

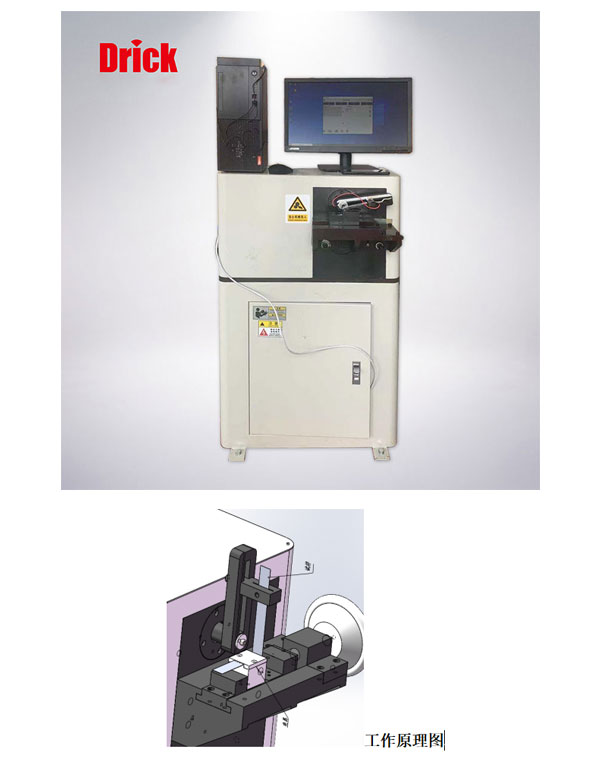

DRK-FFW反复弯曲试验机主要用于金属板材的反复弯曲试验，以检验金属板材在反复弯曲中承受塑性变形的性能及显示出的缺陷。
试验原理：将一定规格的样品，穿过特殊工装夹紧在两个规定尺寸的钳口中，按动按钮，样品做左右0-180°弯曲，试样断裂后，自动停机，并纪录弯曲次数。
根据客户不同要求，配备特殊夹具，还可以做其他规格的金属弯曲试验。
二、主要技术参数
1.试样长度：150-250mm
2.弯曲角度：0-180°（平面弯曲）
3.计数范围：99999
4.显示方式：电脑，触摸屏显示和控制，自动记录次数
5.弯曲速度：≤60rpm
6.电机功率：1.5kw 交流伺服电机和驱动器
7.电 源：二相，220V，50Hz
8.外形尺寸：740*628*1120mm
9.主机重量：约200 kg
三、结构特征与工作原理
本试验机主要由主机和电器测控系统两大部分组成，采用机械传动，施加试验力矩使试样反复弯曲，利用光电开关来检测弯曲试验次数。试样断裂后自动停机，摆杆复位，触摸屏自动显示，记录弯曲试验次数。
1、主机
主机由交流伺服电机，通过皮带轮带动蜗杆蜗轮副减速，再由曲柄—摆杆机构，带动圆柱齿轮传动，圆柱齿轮带动摆杆做180°回转，从而使摆杆上的导套带动试样做0-180°的弯曲，达到试验的目的。在圆柱齿轮上装有记数用的装置，试样每弯曲一次，光电开关采集一次信号，这样就达到了记数的目的。
试验结束后，如果摆杆没有停到中间位置，按复位键，则由另一只光电开关采集信号，使摆杆恢复到中间位置。
在摆杆上，装有拨杆，而拨杆上装有内径大小不同的导套，针对不同厚度的试样，把拨杆调整到不同的高度，并使用不同的导套。
在摆杆的下方，装有试样夹持装置。手动旋转丝杠，使活动钳口平移，将试样夹紧。对不同直径的试样，更换相应的钳口和导套（钳口和导套上有标记）。
2、电器测控系统
电器测控系统主要有强电和弱电两部分组成。强电控制交流伺服电机，弱电部分分为三路：一路由光电开关采集弯曲次数信号，经脉冲整形到译码器送到电脑显示并保存；另一路由光电开关控制摆杆的复位，当接到信号后使交流伺服电机停止，同时，最后一路接到交流伺服电机停止的信号后，对交流伺服电机进行反制动，从而使摆杆停到适当的位置。
四、工作条件
1、在室温10--45℃环境下；
2、在稳定的基础上，水平安置；
3、在无振动的环境下；
4、周围无腐蚀性物质；
5、无明显的电磁干扰；
6、电源电压波动范围不超过额定电压22V的±10V；
试验机周围要留有一定的空余空间。
